Завод «Элласт» производит круглые стержни и листы из текстолита по ГОСТ 2910-74 и ГОСТ 5385-74 с доставкой во все регионы страны. Мы предлагаем выгодные условия сотрудничества и качественную продукцию, изготовленную из проверенного сырья.
Ассортимент
Текстолитовые заготовки применяются как конструкционный и электроизоляционный материал для длительной работы на воздухе или в трансформаторном масле. Производятся из хлопчатобумажной ткани и термореактивного связующего. Хорошо обрабатываются механически – из них изготавливают втулки, прокладки, шестерни, подшипники, панели. Такие детали обеспечивают бесшумную работу оборудования, имеют длительный срок службы и малый вес, благодаря чему становятся выгодной заменой металлическим элементам.
- Стержни круглые электротехнические. Длина 50–100 см, диаметр 8–200 мм.

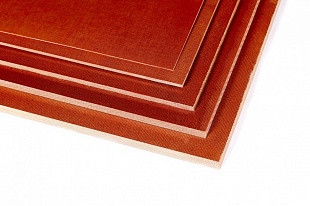

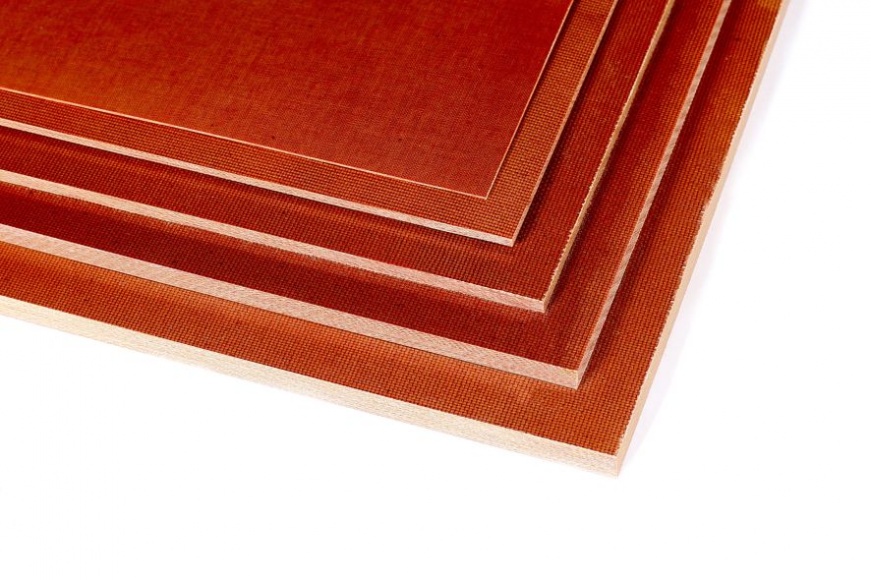

- Листы ПТ, ПТК. Толщина 0,5–200 мм, ширина 45–100 см, длина 60–200 см.
- Листы из текстолита А (с повышенными диэлектрическими свойствами) и Б (с улучшенными механическими характеристиками).
Технические характеристики стержней из текстолита
| Наименование показателя | Ед. изм. | Диаметр, мм | ||||||
|---|---|---|---|---|---|---|---|---|
| 8 | 13 | 18 | 25 | 40 | 50 | 60-200 | ||
| Удельное поверхностное электрическое сопротивление в исходном состоянии, не менее | Ом | - | 1 | 1·1010 | 1·1010 | 5·109 | 5·109 | 5·109 |
| Внутреннее электрическое сопротивление в исходном состоянии, не менее | Ом | - | 1·109 | 1·108 | 1·108 | 1·108 | 1·108 | 1·108 |
| Плотность | кг/м3 | 1300- 1400 | 1280-1400 | 1250-1380 | 1250-1380 | 1250-1380 | 1250-1380 | 1250-1380 |
| Разрушающее напряжение при статическом изгибе, не менее | Мпа | - | - | - | 120- | 100 | 100 | 100 |
| Разрушающее напряжение при растяжении, не менее | Мпа | 90 | 80 | 50 | 50 | 40 | 40 | 40 |
| Водопоглощение после пребывания в дистиллированной воде при t (20±2)°С в течение 24 ч., не более | % | 0,9 | 0,9 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Стойкость к кратковременному нагреву, не менее | °С | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Маслостойкость в трансформаторном масле в течение 4 ч., не менее | °С | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Удельное поверхностное электрическое сопротивление в исходном состоянии, не менее | Ом | - | 1 | 1·1010 | 1·1010 | 5·109 | 5·109 | 5·109 |
| Внутреннее электрическое сопротивление в исходном состоянии, не менее | Ом | - | 1·109 | 1·108 | 1·108 | 1·108 | 1·108 | 1·108 |
| Пробивное напряжение параллельно слоям в трансформаторном масле при t (20±2)°С, не менее | КВэфф | - | 12 | 12 | 11 | 10 | 10 | 10 |
Технические характеристики пластин ПТ, ПТК
| Наименование показателей | Единица измерения | ПТ | ПТК |
|---|---|---|---|
| Разрушающее напряжение при изгибе перпендикулярно слоям, не менее | МПа | 142 | 152 |
| Разрушающее напряжение при растяжении, не менее | МПа | - | - |
| Разрушающее напряжение при сжатии параллельно слоям, не менее | МПа | 155 | 160 |
| Ударная вязкость по Шарпи на образцахс надрезом, не менее | КДж / м2 | 36 | 36 |
| Плотность | г/см3 | 1,3-1,4 | 1,3-1,4 |
| Водопоглощение, не более для листов толщиной 3,5 мм | мг | - | - |
| Водопоглощение, не менее | % | 0,7 | 0,7 |
| Удельное объёмное электрическое сопротивление, не менее после кондиционирования в условиях 24ч / 23° С / 93%, для листов толщиной 8,0мм | Ом- м | - | - |
| Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М (90° С), трансформаторное масло, не менее | кВ | 15 | 15 |
Технические характеристики пластин из текстолита А, Б
| Наименование показателей | Единица измерения | Значение |
|---|---|---|
| Разрушающее напряжение при изгибе перпендикулярно слоям, не менее | МПа | 90 |
| Разрушающее напряжение при растяжении, не менее | МПа | 45 |
| Разрушающее напряжение при сжатии параллельно слоям, не менее | МПа | - |
| Ударная вязкость по Шарпи на образцахс надрезом, не менее | КДж / м2 | с надрезом 7,8 |
| Плотность | г/см3 | 1,3-1,4 |
| Водопоглощение, не более для листов толщиной 3,5 мм | мг | 166 |
| Водопоглощение, не менее | % | - |
| Удельное объёмное электрическое сопротивление, не менее после кондиционирования в условиях 24 ч / 23° С / 93%, для листов толщиной 8,0мм | Ом- м | 1-106 |
| Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М (90° С), трансформаторное масло, не менее | кВ | 15,0 |
