Втулки МУВП - что это

06.04.2022

Втулки МУВП

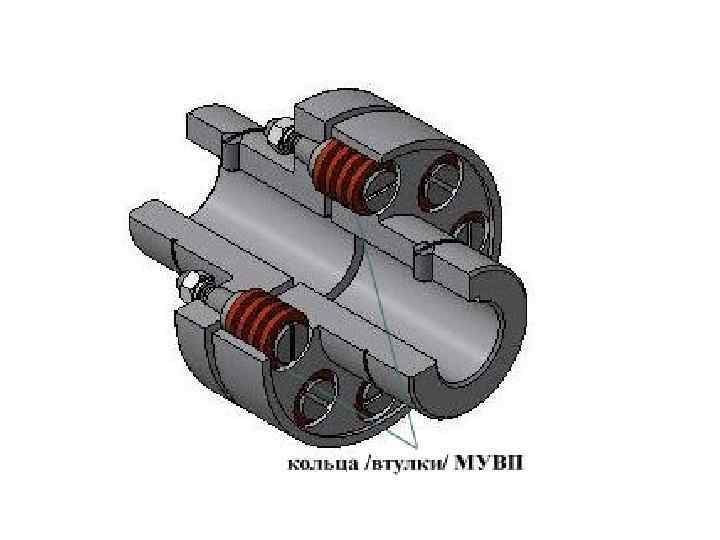

Втулки МУВП, наряду с двумя полумуфтами и выполненными из стали пальцами, составляют конструкцию муфты упругой втулочно-пальцевой. Внешне втулка напоминает уложенные друг на друга дискообразные резиновые кольца, надёжно соединённые между собой. На практике, кстати, допустимо применять взамен втулок резиновые кольца в количестве, полностью компенсирующем высоту втулки.

Материалом-основой для производства втулок, а также подчас эквивалентно заменяющих их колец служит резиновая смесь или полиуретан. Подобранная с учётом условий эксплуатации упругих деталей, смесь подвергается процессу вулканизации в пресс-формах. Получаемые таким образом изделия наделены необходимой прочностью, они без каких-либо проблем могут продолжительное время использоваться в той или иной среде.

Особенности маркировки втулок

Принципы маркировки втулок, как и других составных элементов МУВП, подробно изложены в ГОСТ 2-424-93. Описание изделия обязательно включает указание следующих его параметров:

• внутреннего диаметра втулки (d);
• наружного её диаметра (D);
• общей высоты изделия (h).

Данные размеры приводятся в миллиметрах и перечисляются в формате (D x d x h).

Кроме того, маркировка включает фиксацию типа изделия (К1, К2… К6).

Запись «Втулка МУВП К5 30х56,5х56», означает, что перед нами изделие, являющееся элементом муфты упругой втулочно-пальцевой, втулка, имеющая тип К5, с наружным диаметром 30 мм., внутренним диаметром 56,5 мм. и высотой 56 мм. По приложенной ниже Таблице 1 можно определить, что данный тип изделия входит в состав МУВП 80/3.

Назначение втулок

Функционал втулок при их небольших размерах значителен:

• Технически резиновые втулки закрепляются на неподвижные пальцы муфты и служат уплотнению соединений в её узлах (между пальцами и полумуфтами), а также снижению или же полному устранению вибрации в них.
• Именно упругие втулки помогают предотвратить поломки пальцев и полумуфт за счёт гашения ударов, возникающих в начале и при прекращении работы валов.
• Основное назначение резиновых втулок заключается в плавной передаче крутящего момента в пределах 31,5-16000 Нм между движущимися валами самых разных механизмов (в рамках автомобиля или технического оборудования). При этом именно на резиновые втулки возлагается ответственность по компенсации сдвигов осей, присущих каждому валу, по отношению друг к другу.

Сфера применения РТИ

Применение входящие в конструкцию МУВП резиновые втулки находят:

• в ситуациях необходимости соединения соосных валов механизмов;
• в работе двигателей электрического типа, приводы которых характеризуются малым и средним крутящим моментом;
• в эксплуатации насосного и другого технического оборудования;
• в процессе соединения между собой машин с двигателями электрического типа.

Технические характеристики изделий

После того, как мы разобрались, что же такое втулка и в каких случаях она используется, стоит обратить внимание на технические характеристики данного вида РТИ и выяснить, в чём заключаются преимущества их использовании в технических процессах.

К основным техническим характеристикам резиновых втулок относят:

• диапазон температур функционирования;
• среду эксплуатации;
• упругость изделия;
• коэффициент сохранения упругости после сжатия в продолжении длительного времени;
• напряжение сжатия РТИ.

Рабочие температуры втулок МУВП зависит от материала, из которого они выполнены. Для втулок из резиновой смеси они варьируются в пределах от -45℃ до +70℃, для втулок из полиуретана – от -60℃ до +80℃.

Эксплуатация данного вида РТИ допустима в таких рабочих средах, как:

• воздух;
• воздух, в котором присутствуют масла/смесь масел с водой;
• масла;
• вода;
• топливо.

Упругость и коэффициент её сохранения после того, как произошло сжатие детали, также напрямую зависит от используемого в процессе производства материала и строго регламентируется ГОСТом.

Напряжение сжатия напрямую зависит от типа воздействия на изделие:

• кратковременное сжатие – до 40 кгс/см²;
• долгосрочное сжатие – до 20 кгс/см².

Преимущества использования втулок

Основными преимуществами втулок, как ведущих упругих элементов муфт, признаются:

• поразительная эластичность изделий;
• компенсаторные возможности
• отличные показатели поглощения вибраций;
• неспособность проводить электрический ток.

Надёжные и простые в эксплуатации втулки могут сохранять свои функциональные свойства очень долго, даже в условиях продолжительного сжатия. Себестоимость изделий невысокая, производство их не имеет технических особенностей, а простота в монтаже и замене отработавших свой век изделий делает втулку, впрочем как и кольцо, универсальным и очень востребованным РТИ.

Рекомендации по подбору упругих втулок

Грамотно подобрать резиновые втулки для муфт не представляет особой сложности. Для того, чтобы облегчить Вам выбор, мы прилагаем Таблицу 1, подсказывающую, какая именно втулка идеально подойдёт для МУВП при разных диаметрах валов.

Если втулок требуемого типа нет в наличии в каталоге компании, замените их на резиновые кольца с равнозначными диаметрами (внешним и внутренним). Сдублировать высоту втулки поможет использование сразу нескольких резиновых колец. Обычно четырёхсекционная втулка заменяется четырьмя установленными друг на друга кольцами соответствующего размера. Несмотря на то, что фиксированного соединения между собой они иметь не будут, установленные на палец, они продолжат функционировать как единое целое.

Таблица 1. Размеры втулок и их соответствие МУВП

Тип втулки	Размер: Dxdxh, мм.	Соответствие муфте МУВП
К1	10 х 19 х15	МУВП 16/3
К2	14 х 27 х 28	МУВП 25/3
К3	18 х 36 х 36	МУВП 40/3
К4	24 х 45 х 44	МУВП 70/3
К5	30 х 56,5 х 56	МУВП 80/3
К6	38 х 70,5 х 72	МУВП 100/3

Таблица 2. Размеры колец и их соответствие МУВП

Тип колец	Размер: Dxdxh, мм.	Общая ширина в сборе: L =" 4 шт. х h, мм.	Соответствие МУВП
К1	19 х "10 х 2,5 х 5	20	МУВП 16/3
К2	27 х 14 х 3,5 х 7	28	МУВП 25/3
К3	35 х 18 х 4,5 х 9	36	МУВП 40/3
К4	45 х 24 х 6,0 х 11	44	МУВП 70/3
К5	56,5 х 30 х 7,5 х 14	56	МУВП 80/3
К6	70 х 38 х 10 х 18	72	МУВП 100/3
К7	86,5 х 45 х 12 х 22	88	МУВП 125/3
